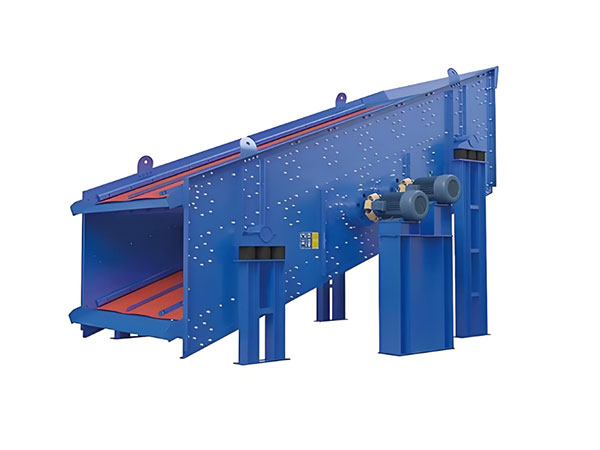

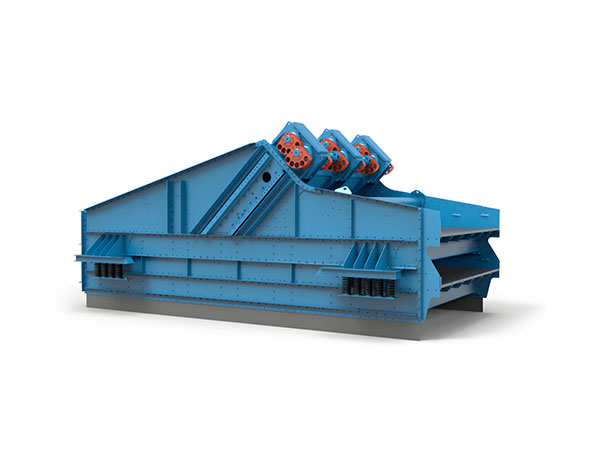

双层水平振动筛设备结构与工作原理

• 双层水平设计：

  • 筛面角度：筛箱接近水平安装（通常0°~5°倾角），物料依靠振动力的水平分量向前运动，避免物料堆积。

  • 分层筛分：上层筛网孔径较大，下层较小，实现粗、细物料同步分级，提高筛分效率。

  • 振动源：通常采用两台同型号振动电机（对称安装），通过同步反向旋转产生定向直线振动。

• 核心组件：

  • 筛箱：高强度钢板焊接，内置双层筛网（可更换材质，如聚氨酯、不锈钢等）。

  • 减震弹簧：支撑筛体并吸收振动能量，减少对地基的冲击。

  • 振动电机：直接驱动筛体运动，无需传统偏心块结构，维护更便捷。



双层水平振动筛核心优势

• 筛分：

  • 水平振动轨迹使物料均匀分布，筛网利用率高，处理量大。

  • 双层设计可同时输出3种不同粒度的物料（如粗料、中料、细料）。

• 低堵孔率：

  • 水平振动加速物料跳跃运动，减少湿粘物料附着，适合煤炭、粘土等复杂工况。

• 节能环保：

  • 振动电机直接驱动，传动效率高，能耗较传统滚轴筛低30%~50%。

  • 密封结构设计（可选配防尘罩），减少粉尘外溢。

• 维护便捷：

  • 模块化筛网快换设计，无需拆卸筛箱即可更换。

  • 振动电机外置，检修时无需停机。




双层水平振动筛应用场景

• 煤炭行业：原煤分级、洗煤厂脱介筛分。

• 砂石骨料：建筑用砂石的多级筛分（如0-5mm、5-10mm、10-20mm分级）。

• 冶金矿山：铁矿石、石灰石的粒度控制。

• 化工领域：化肥、塑料颗粒的精细化分选。

• 环保回收：城市建筑垃圾、工业固废的再生资源筛分。




双层水平振动筛技术参数参考

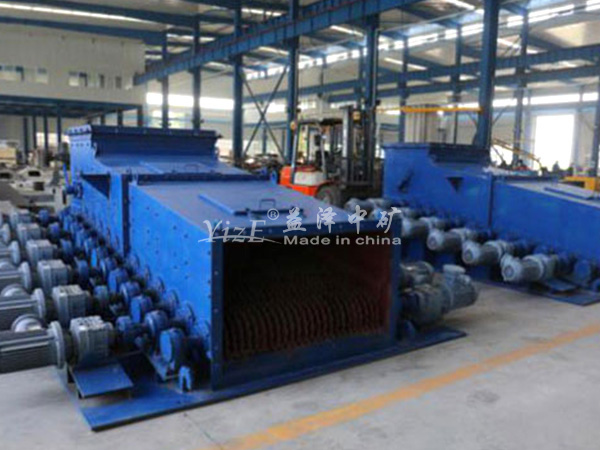

双层水平振动筛与传统滚轴筛对比

选型建议

• 物料特性：

  • 粘性物料（如湿煤）优先选振动筛，利用振动清网；

  • 脆性物料（如焦炭）可选滚轴筛，减少破碎率。

• 产量需求：

  • 高产量（>300吨/小时）推荐振动筛；

  • 中等产量且需精细分级时，可考虑滚轴筛。

• 空间限制：

  • 振动筛需安装高度（减震弹簧支撑）；

  • 滚轴筛可低矮布置，适合空间受限场景。




双层水平振动筛常见问题与解决

• 筛网磨损过快：

  • 对策：选用橡胶或聚氨酯包覆筛网，或增加耐磨涂层。

• 物料跑偏：

  • 对策：调整两台振动电机的夹角或配重块相位，校准振动方向。

• 共振异常：

  • 对策：检查减震弹簧刚度是否匹配，地基螺栓是否松动。
